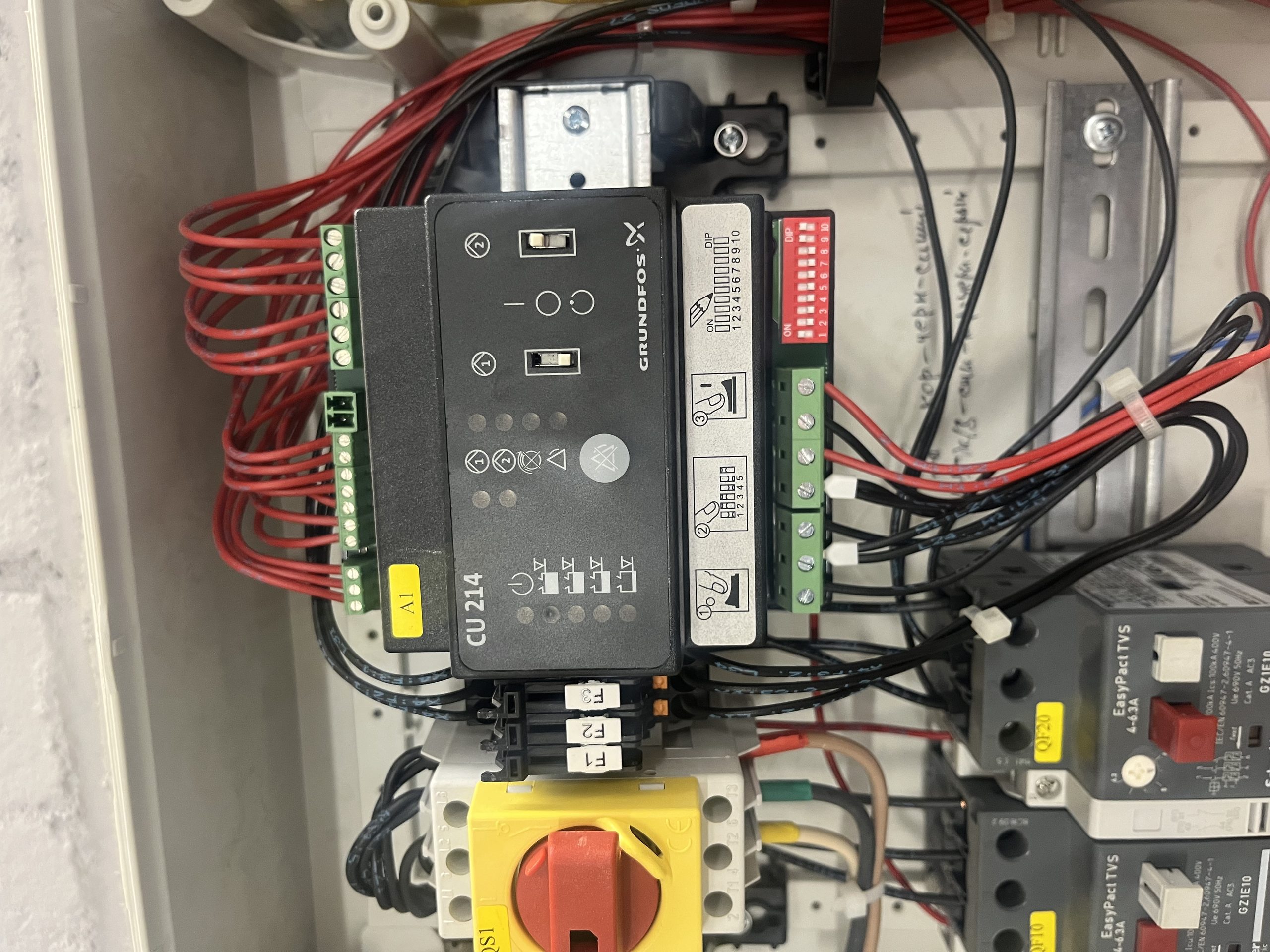

Проверка контроллера при включенном питании

Дата: 2025-12-12

Проверка контроллера при включенном питании является первичным и наиболее быстрым способом оценки его технического состояния в работающем шкафу автоматики. Этот метод позволяет инжену-наладчику определить общую исправность модуля и наличие связи с внешними устройствами, не прибегая к сложному программному диагностическому оборудованию или демонтажу аппаратуры. Важнейшим элементом экспресс-диагностики служит визуальный анализ состояния светодиодных индикаторов на лицевой панели ПЛК. Например, у популярных модулей Siemens LOGO! или OMRON CJ1M, статус источника питания обычно отображается зеленым диодом, который должен светиться непрерывно при наличии номинального напряжения 24 В. Если же индикатор погас, это однозначно указывает на обрыв цепи питания или выход из строя блока питания, а не самого контроллера. Для контроля внутренней логики работы процессора необходимо обращать внимание на статусные LED, такие как RUN (работа) и FAIL (ошибка). При корректном запуске программы зеленый диод RUN обычно горит постоянно или мигает с определенной частотой, подтверждая выполнение пользовательского кода. В случае критической ошибки, например, при потере связи с памятью, загорается красный индикатор FAIL, сигнализируя о необходимости аппаратного сброса или замены модуля. Особое внимание следует уделять диагностике цифровых входов и выходов во время работы системы. Мигание светодиодов на блоках терминалов или прямо на корпусе ПЛК соответствует состоянию соответствующих контактов. Например, если датчик уровня наполнен, а светодиод входа не горит, проблема кроется в цепи датчика или обрыве провода, а не в неисправности самого входа контроллера. При анализе сигналов связи необходимо проверять активность индикаторов портов Ethernet или RS-485. Активное мигание диодов на порту обмена данными означает, что ПЛК успешно передает и получает пакеты информации. Отсутствие этого процесса при включенном питании часто свидетельствует о неисправности сетевого кабеля, конфликта IP-адресов или аппаратном повреждении сетевого интерфейса модуля. Таким образом, проверка контроллера при включенном питании позволяет локализовать до 80% типовых проблем, связанных с электрикой и базовой логикой. Грамотное чтение визуальной информации экономит время на монтаж и снижает риск ошибочного вывода оборудования из эксплуатации.
