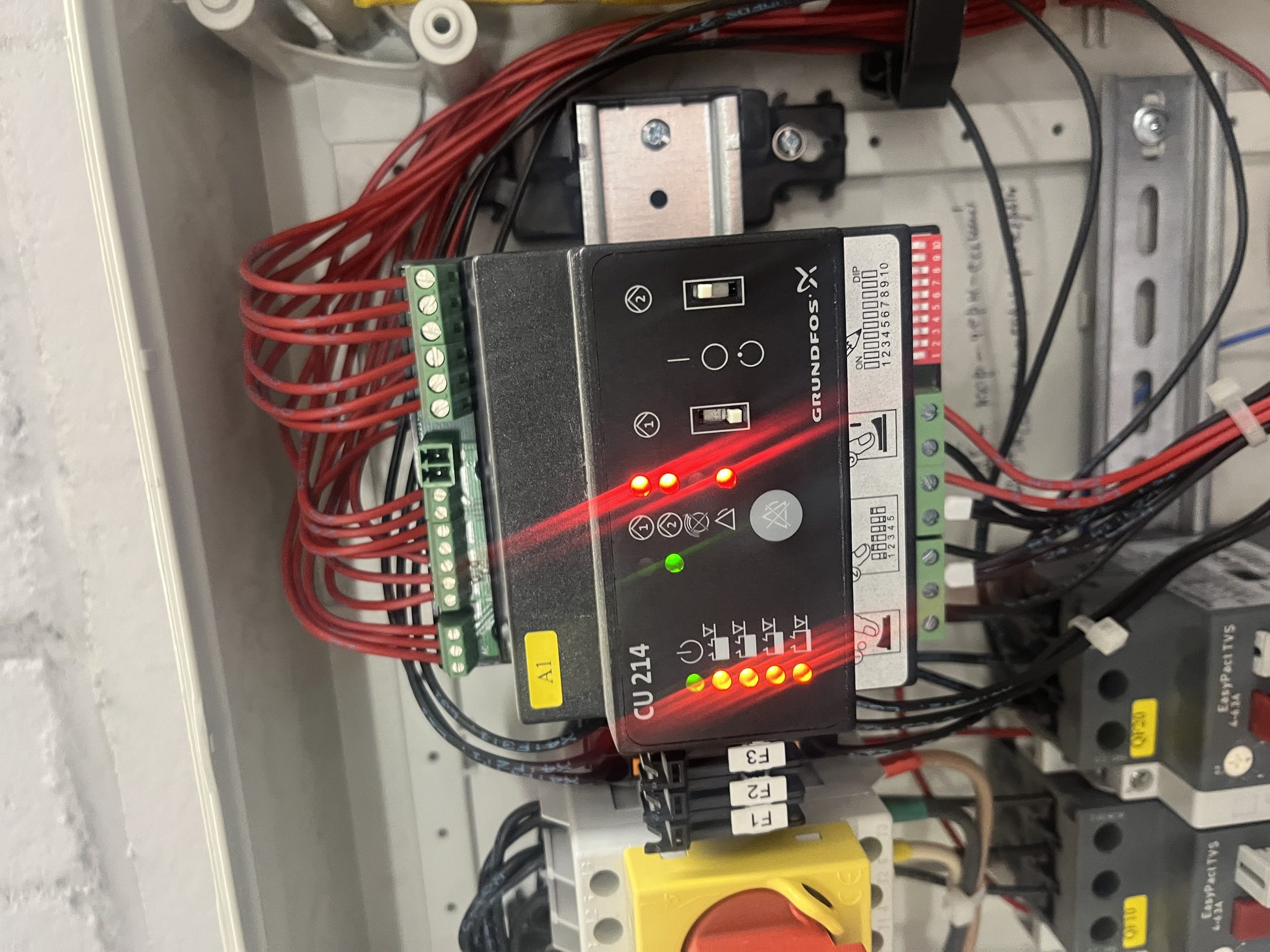

Контроллер и коммутационная аппаратура внутри шкафа управления
Дата: 2025-12-12
Сердцем любого современного шкафа автоматики является программируемый логический контроллер (ПЛК), который непрерывно обрабатывает сигналы от датчиков и формирует управляющие команды для исполнительных механизмов. Этот микропроцессорный комплекс обеспечивает логическую связь между сенсорными элементами и силовыми устройствами, превращая сырые данные в конкретные алгоритмы работы системы. Коммутационная аппаратура, состоящая из модульных контакторов и промежуточных реле, выполняет функцию силовой коммутации, включая и отключая нагрузку в соответствии с сигналами от контроллера. Например, использование устройств серии Siemens LOGO или Omron CX-SYS в связке с контакторами серии 3RT позволяет точно переключать цепи питания насосов или клапанов в системах водоснабжения. Внутри стандартного шкафа управления контроллер монтируется на DIN-рейку в верхней или средней части панели, обеспечивая удобное подключение к шинам питания и шинам данных с периферийными модулями ввода-вывода. Такое расположение способствует оптимальному распределению кабелей и минимизации длин проводных соединений, что критически важно для стабильности передачи данных в промышленных сетях типа Modbus или Profibus. Реле и контакторы располагаются ниже контроллера, группируясь по функциональному признаку: силовые линии для двигателей, слаботочные цепи для сигнализации и изолированные каналы для аналоговых сигналов. Подобная стандартизация, применяемая при проектировании шкафов для насосных станций, упрощает последующую диагностику неисправностей и техническое обслуживание оборудования персоналом. Интеграция этих компонентов требует учета тепловыделения и электромагнитных помех: контроллеры генерируют минимальное тепло, тогда как массивные контакторы требуют достаточного вентиляционного зазора для предотвращения перегрева. Практика эксплуатации предприятий показывает, что правильное размещение с соблюдением расстояний между мощными коммутирующими элементами и чувствительной электроникой продлевает срок службы всей системы автоматики.
