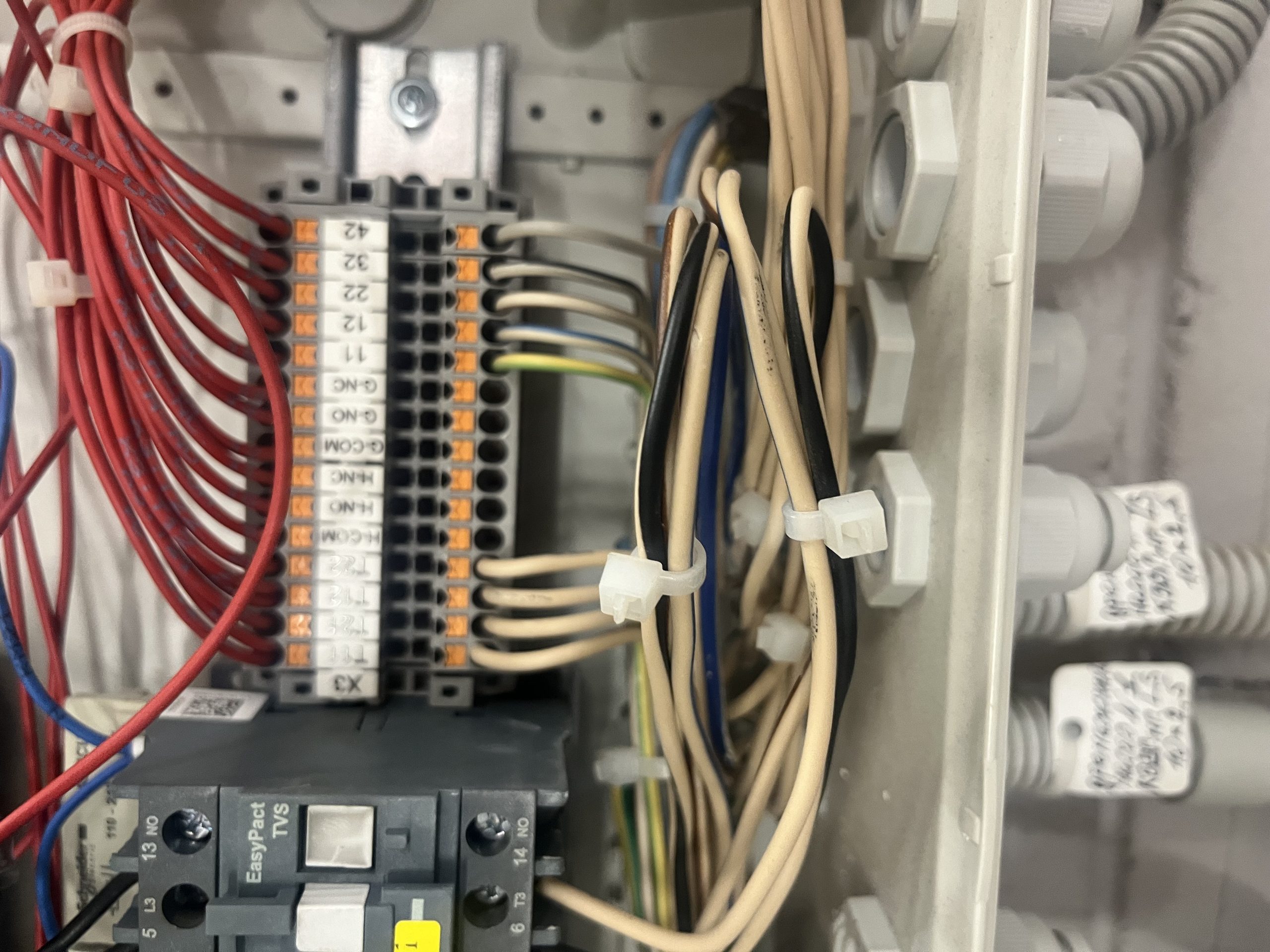

Клеммные ряды и организованная кабельная разводка шкафа

Дата: 2025-12-12

Клеммные ряды выступают связующим звеном между программируемыми логическими контроллерами (ПЛК) и периферийным оборудованием, обеспечивая модульность и безопасность подключения в шкафах автоматики. Без этих структурных элементов проектирование сложных систем управления было бы невозможно из-за отсутствия четких точек подключения сигналов питания и данных. Использование стандартизированных DIN-реек с пружинными или винтовыми клеммами позволяет разделить функциональные группы кабелей: силовые линии, аналоговые сигналы и цифровые шины. Такое разделение предотвращает наводки и гарантирует стабильность передачи данных в промышленных условиях. Например, при монтаже шкафов управления конвейерными линиями специалисты разделяют высокочастотные сигналы энкодеров от силовых кабелей двигателей, минимизируя электромагнитные помехи. Организованная разводка с использованием кабельных каналов и стяжек снижает вероятность перепутывания жил при замене вышедших из строя датчиков. Инженеры-монтажники отмечают, что наличие нумерованных наконечников и маркировки на каждом проводе сокращает время поиска неисправности в три раза по сравнению со слабо организованной системой. Этот подход стал отраслевым стандартом на крупных предприятиях, таких как нефтегазовые терминалы, где простои критичны. Для соблюдения норм ЭМС (электромагнитной совместимости) рекомендуется группировать кабели по типам: экранированные сигнальные линии прокладывают отдельно от неэкранированных силовых цепей. Применение гребенчатых клемм для распределения напряжения питания (24 В постоянного тока) упрощает сборку щитов и обеспечивает равномерное распределение нагрузки. Регулярная ревизия маркировки и состояние пружинных зажимов являются важной частью технического обслуживания. Практика показывает, что шкафы, спроектированные с учетом будущих модификаций и留有 запасом по количеству рядов, требуют меньше доработок при расширении функционала системы автоматизации.
