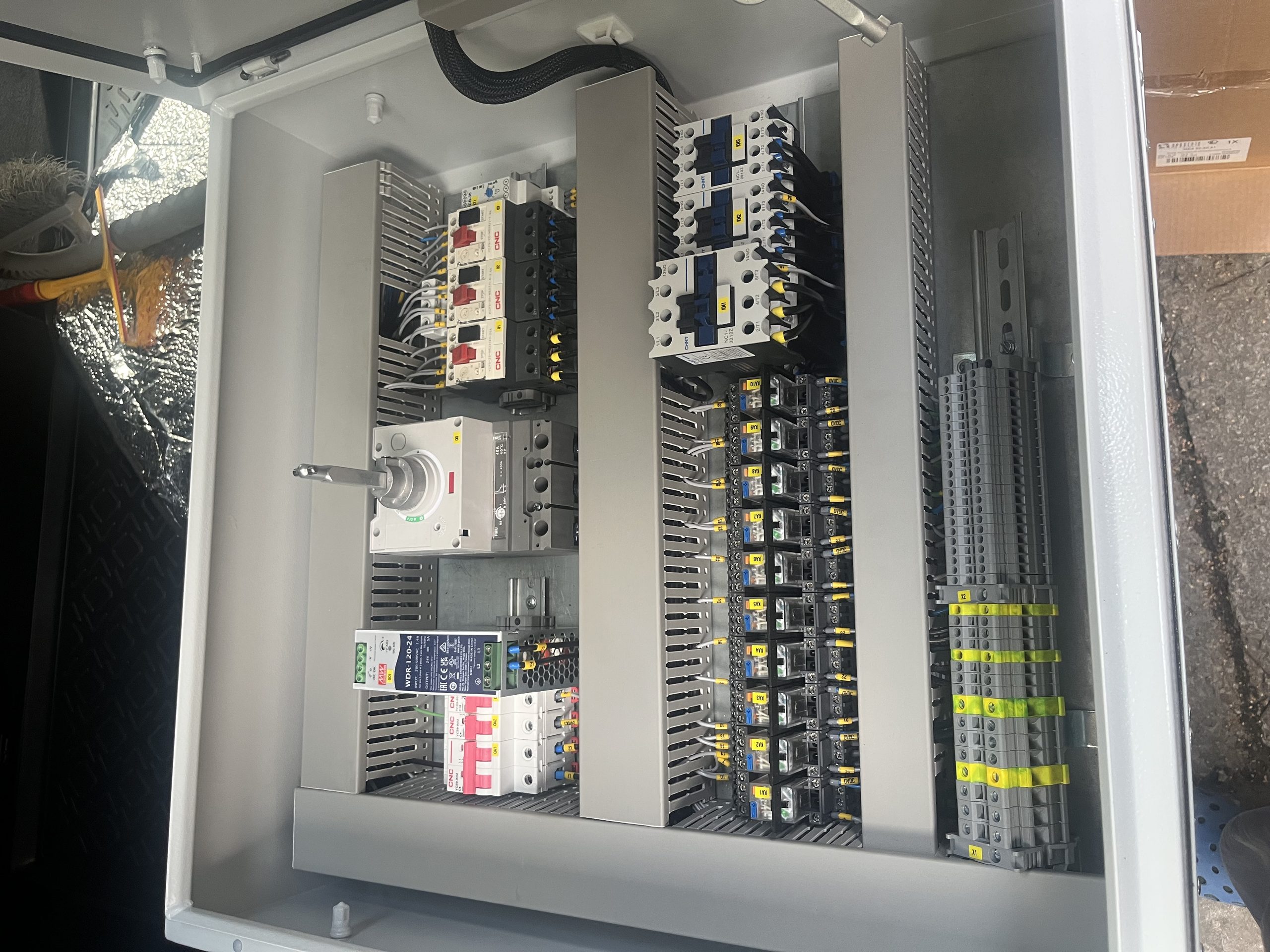

Внутренний монтаж шкафа управления с модульной аппаратурой

Внутренний монтаж шкафа управления базируется на интеграции модульной аппаратуры в единый контур автоматики, где каждый элемент выполняет свою функцию, обеспечивая стабильность всей системы. Главным объектом здесь выступает стандартное оборудование, установленное на DIN-рейки, которое отличается легкостью замены и модульностью. Под модульной аппаратурой понимают устройства, которые монтируются на направляющие профиля и фиксируются защелками, что позволяет быстро масштабировать систему без сложной перепайки. Эта технология активно применяется в промышленных объектах для управления насосными станциями, конвейерными линиями и вентиляционными установками.

Характеристики модульного оборудования включают компактные габариты и унифицированные интерфейсы подключения. Автоматические выключатели, контакторы и реле имеют четкие номинальные токи и напряжения, что упрощает расчет нагрузок. Область применения охватывает как слаботочные цепи управления, так и силовые линии питания исполнительных механизмов. При выборе аппаратуры важно учитывать температурный диапазон работы и класс защиты корпуса, чтобы техника выдерживала условия эксплуатации. Например, устройства класса IP20 подходят для закрытых помещений с чистой средой, а IP54 — для цехов с повышенной пылью или влажностью.

Качественный монтаж требует соблюдения правил разводки проводов и прокладки трасс. Силовые кабели всегда прокладываются по нижним кабельным каналам, чтобы избежать теплого влияния на слаботочные цепи управления, которые располагаются сверху. Используется маркировка на концах проводов термоусадочными гильзами или бирками, что критически важно при диагностике неисправностей на крупных объектах. Правильное расстояние между модулями предотвращает перегрев компонентов в замкнутом пространстве шкафа, что продлевает срок службы электроники.

Для надежной работы контроллера и периферийных устройств необходимо обеспечить экранирование сигнальных линий от электромагнитных помех. Экраны кабелей заземляются с одной стороны для исключения контуров заземления, которые могут наводить ложные срабатывания. Используются разъемные клеммные колодки для удобного соединения модульных устройств между собой, а также шинные зажимы для распределения напряжения. Эти компоненты позволяют создавать гибкие схемы, которые легко адаптировать под меняющиеся технологические процессы.

Примером удачного решения служит использование релейных модулей от таких известных брендов, как Siemens или Schneider Electric, благодаря их высокой надежности и совместимости. Они обеспечивают гальваническую развязку между цепями управления и силовыми цепями, защищая чувствительную логику контроллера от скачков напряжения. Интеграция таких модулей упрощает отладку системы, так как каждое состояние контактов индицируется светодиодами на передней панели. Это позволяет инженерам быстро выявлять обрывы или коротких замыканий без использования измерительных приборов.

Подведение итогов монтажа подчеркивает важность тщательной проверки контактов и надежности крепления всех компонентов. Любое ослабление зажима может привести к нагреву и выходу оборудования из строя в критический момент. Стандарты монтажа предписывают использовать крученые пары для сигнальных линий, что снижает уровень наводок. Правильно собранный шкаф автоматики становится основой эффективного управления технологическим процессом, минимизируя простои и риск аварийных ситуаций.
