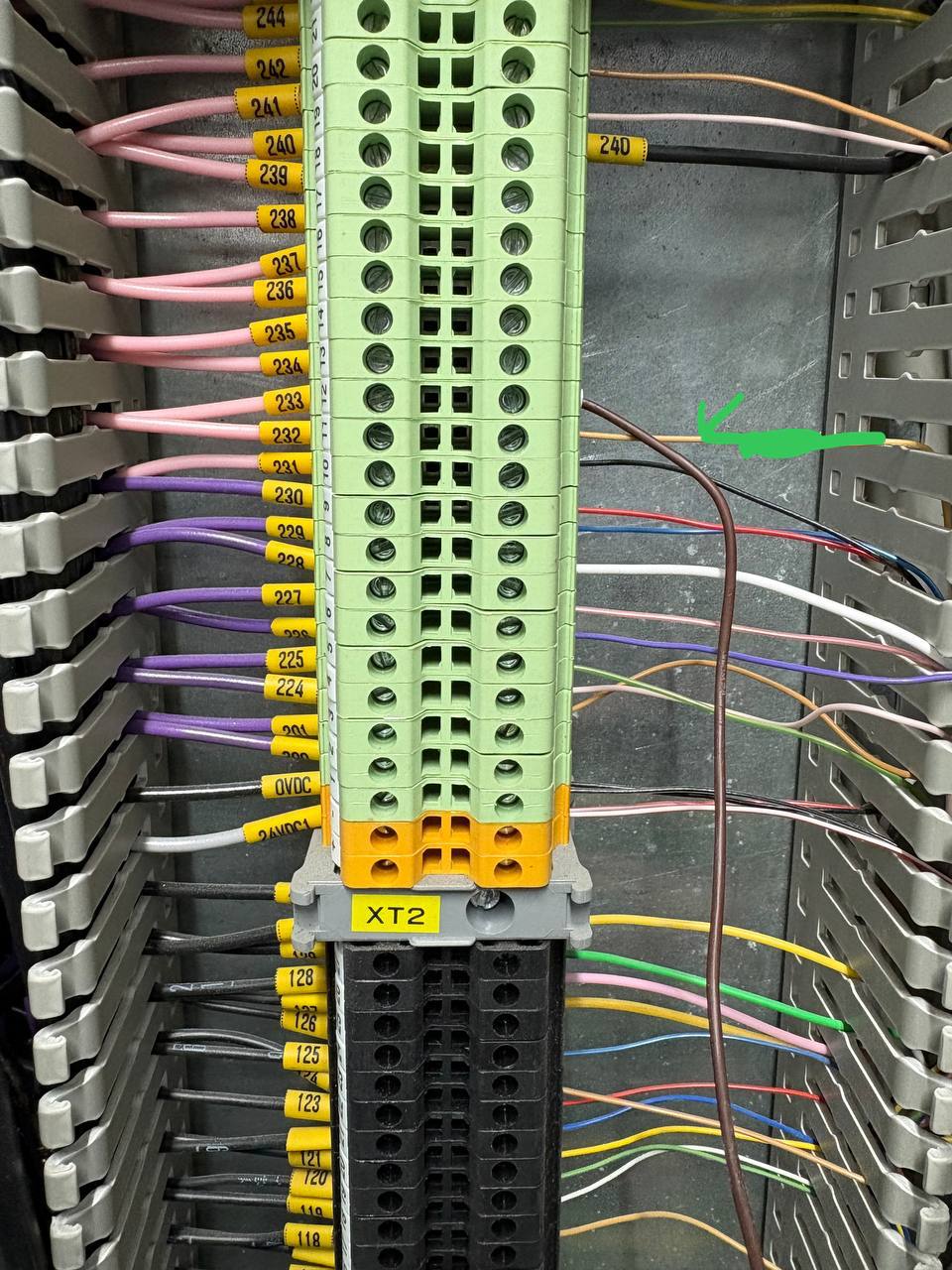

Проверка клеммных цепей и маркировки проводников

Дата: 2026-06-18

Проверка клеммных цепей является критически важным этапом подготовки шкафов автоматики к сдаче в эксплуатацию. Этот процесс обеспечивает корректное подключение датчиков, исполнительных механизмов и модулей контроллеров, исключая риск коротких замыканий и неправильных сигналов в системе АСУТП. Клеммные колодки, используемые в промышленных шкафах, характеризуются шагом вывода контактов (обычно 5 мм, 7,5 мм или 10 мм) и материалом корпуса из самозатухающего полиамида. Области их применения включают коммутацию сигналов контроля уровня, температуры, давления, а также передачу управляющих команд к частотным преобразователям и серводвигателям. Надежность контакта зависит от соблюдения крутящего момента при затяжке винтов. Маркировка проводников должна соответствовать принципам читаемости и долговечности. Рекомендуется использовать термоусадочные маркеры или пластиковые держатели бирок, так как они не деформируются со временем в отличие от бумажных этикеток. Важно нумеровать проводники в соответствии с действующими стандартами, например, ГОСТ 2.710-81, где цифры указывают на номер узла, а буквы — на тип сигнала (например, "L" для линии, "N" для нейтрали). При проверке важно сверять фактическую разводку с проектной схемой, обращая внимание на цвет изоляции: синие провода обычно служат нулевыми, желто-зеленые — заземляющими, а остальные могут иметь произвольный цвет, но обязательно с бирками. Соблюдение этих правил упрощает дальнейшую эксплуатацию и ремонт оборудования. Четкая маркировка позволяет инженерам за минуты находить нужные цепи даже в сложных многоуровневых системах автоматики, снижая время простоя производства.
