Проверка индикации и обмена данными модулей Beckhoff

Проверка индикации и обмен данными модулей Beckhoff (например, серий ET1100 или CX) — это базовый этап ввода в эксплуатацию и диагностики систем АСУТП, позволяющий оперативно определить состояние периферии. Инженер по наладке, подключая модуль к контроллеру, первым делом анализирует состояние светодиодных индикаторов на лицевой панели устройства для оценки целостности питания и связи.

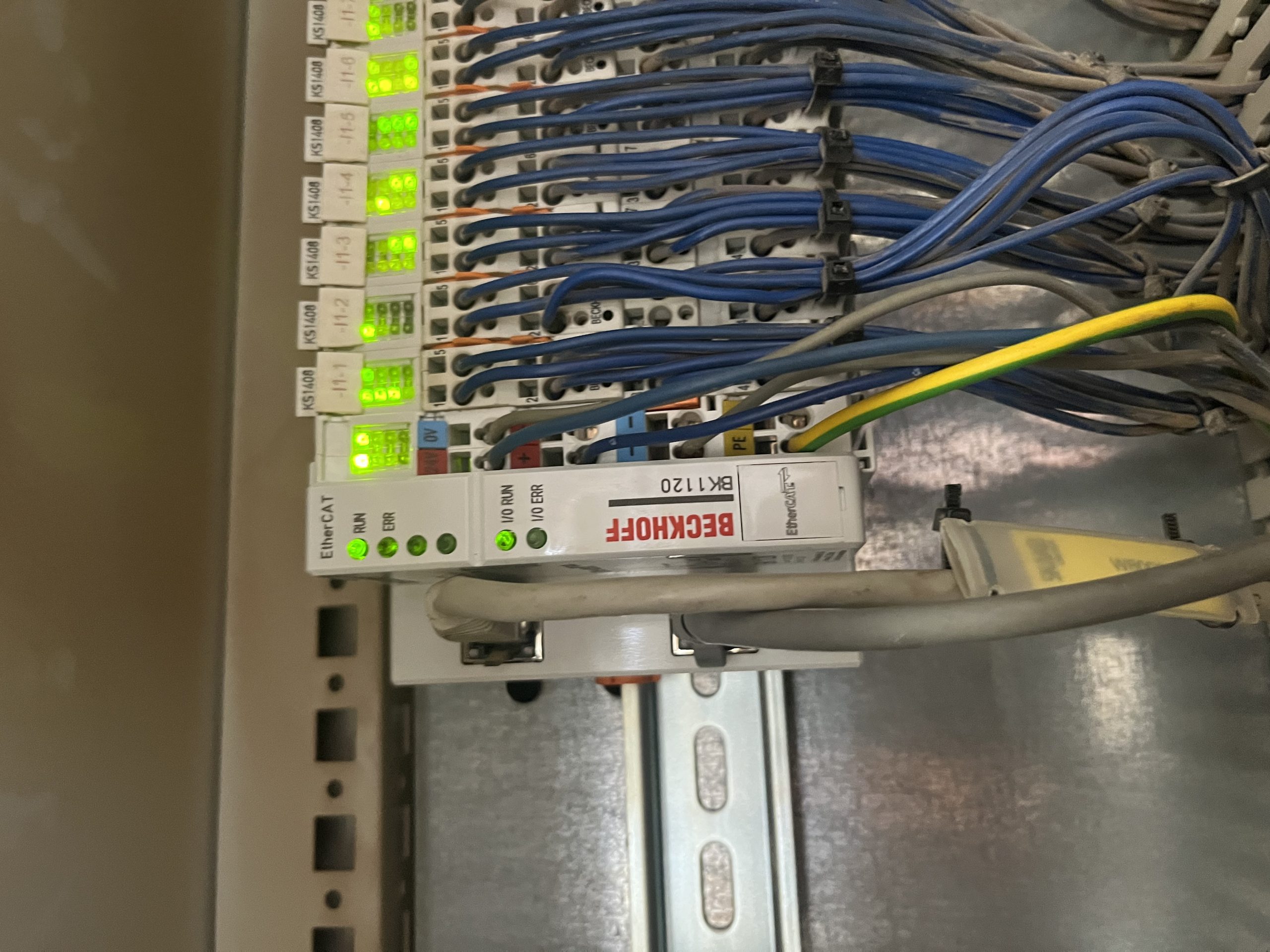

Светодиодная индикация модуля предоставляет исчерпывающую информацию о его статусе в режиме реального времени. Например, зеленый светодиод DI (Digital Input) свидетельствует о наличии сигнала на входе, а красный DI указывает на срабатывание входа или ошибку конфигурации. Пользователь, наблюдая мигающий красный индикатор ERR/WRN, должен понять, что модуль находится в состоянии ошибки, и перейти к программной диагностике через среду TwinCAT для выявления причины сбоя.

Обмен данными между контроллером и модулями осуществляется по протоколу EtherCAT, где критически важно отслеживать статус подключения каждого устройства. В окне конфигурации TwinCAT статус "OP" (Operational) подтверждает успешный обмен циклическими данными, тогда как состояние "Init" или "PreOp" говорит о проблемах с загрузкой параметров или физической связью. Специалист, проверяющий список устройств в дереве конфигурации, может выявить отключенный модуль, если его статус остается неактивным после компиляции проекта.

Физическое подключение кабелей питания и шины EtherCAT также требует внимательного осмотра контактов клеммных колодок модуля. Ослабленный контакт в клемме питания 24 В может приводить к периодическим перезагрузкам модуля, что сопровождается миганием индикатора PS (Power Supply). Техник, подтягивая винты клемм, устраняет плохой контакт, восстанавливая стабильное питание периферийного устройства.

Пример из практики: на заводе по переработке полимеров в 2022 году один из модулей AI (аналоговый ввод) выдавал нулевые значения. Диагностика показала зеленый статус связи, но красную ошибку входа. Инженер заменил кабель датчика, так как короткое замыкание в измерительной линии было причиной сброса входа модулем Beckhoff.

Регулярная проверка статуса EtherCAT и светодиодной индикации предотвращает незапланированные простои оборудования. Наладчик, использующий функцию "Watchdog" в TwinCAT, может настроить автоматическое отключение привода при потере связи с модулем, что повышает безопасность системы управления технологическими процессами.
