Подключение промышленного контроллера и сетевых интерфейсов

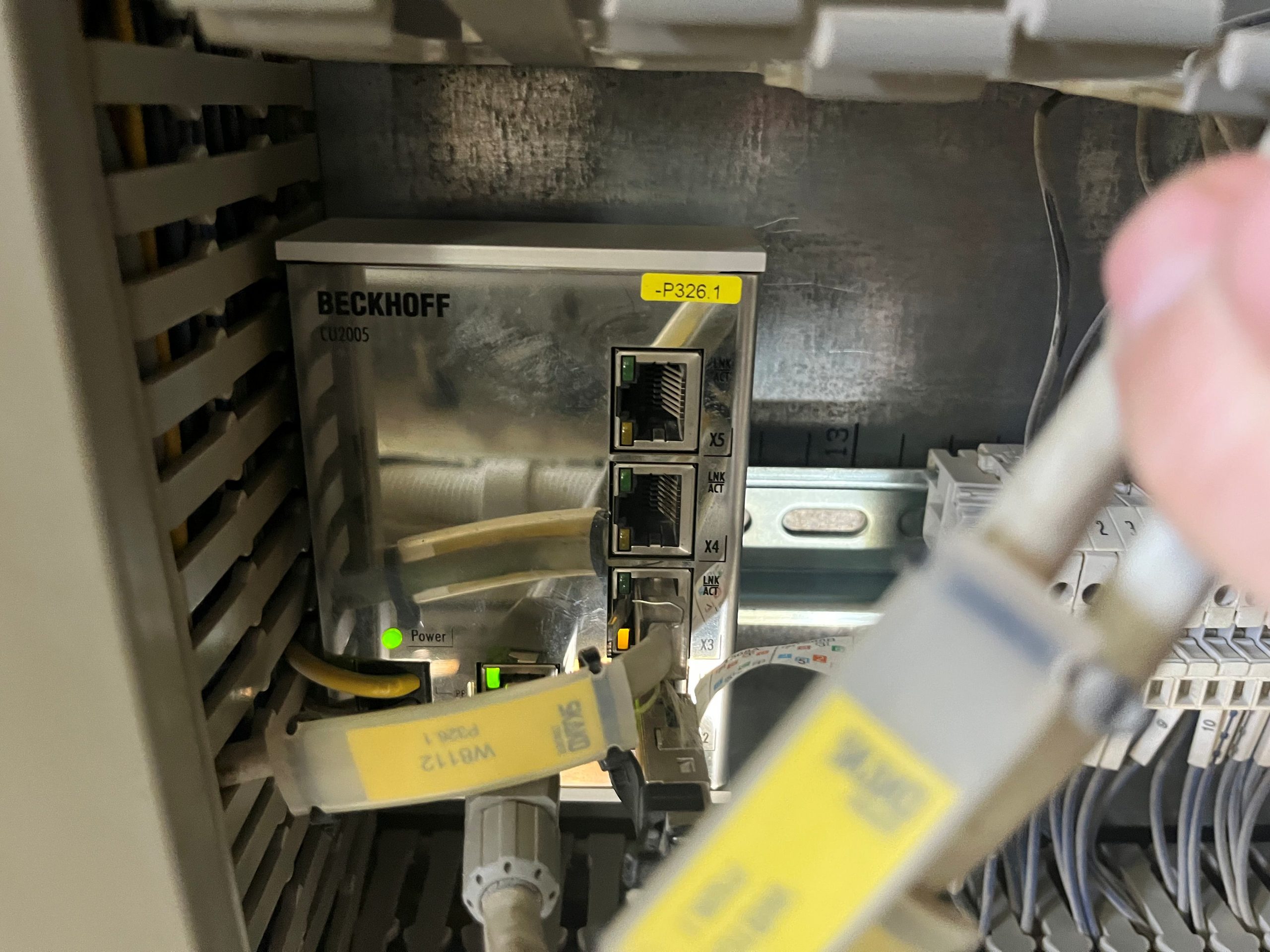

Подключение промышленного контроллера представляет собой процесс физического соединения электронных компонентов внутри шкафа автоматики для обеспечения передачи управляющих сигналов и данных. В данном контексте объектом выступает сам контроллер, действием — установка и фиксация разъемов, а субъектом — инженер-монтажник, выполняющий работы. Правильный монтаж гарантирует стабильность всей системы управления технологическими процессами.

Сетевые интерфейсы имеют строгие характеристики и определенные области применения в зависимости от среды установки. Например, разъемы RJ45 используются для сетей Ethernet, а контакты типа DB9 или клеммные колодки — для последовательных портов RS-485 и RS-232. Эти элементы применяются в условиях высоких вибраций, перепадов температур и электромагнитных наводок, что требует использования разъемов с металлическим экранированием и надежной фиксацией.

Известные факты подтверждают, что использование витой пары Cat5e или Cat6 с общим экранированием (FTP) снижает уровень наводок по стандартам IEEE 802.3. На промышленных предприятиях, таких как нефтехимические комбинаты или энергетические станции, критически важно применять кабели с огнестойкой оболочкой. Примером служит правильное заземление экрана на обеих сторонах линии, что исключает возникновение токов контура и искажений сигнала при передаче данных на расстояния более 100 метров.

Рекомендации специалистов заключаются в тщательной маркировке кабелей и проверке контакта с помощью мультиметра. Субъектом здесь выступает технический персонал, обязанностью которого является соблюдение норм заземления корпуса шкафа. Важно избегать скручивания кабелей без гильз и использовать термоусадку для изоляции мест пайки. Соблюдение этих правил предотвращает окисление контактов и обеспечивает долговечность системы связи в тяжелых промышленных условиях эксплуатации.
