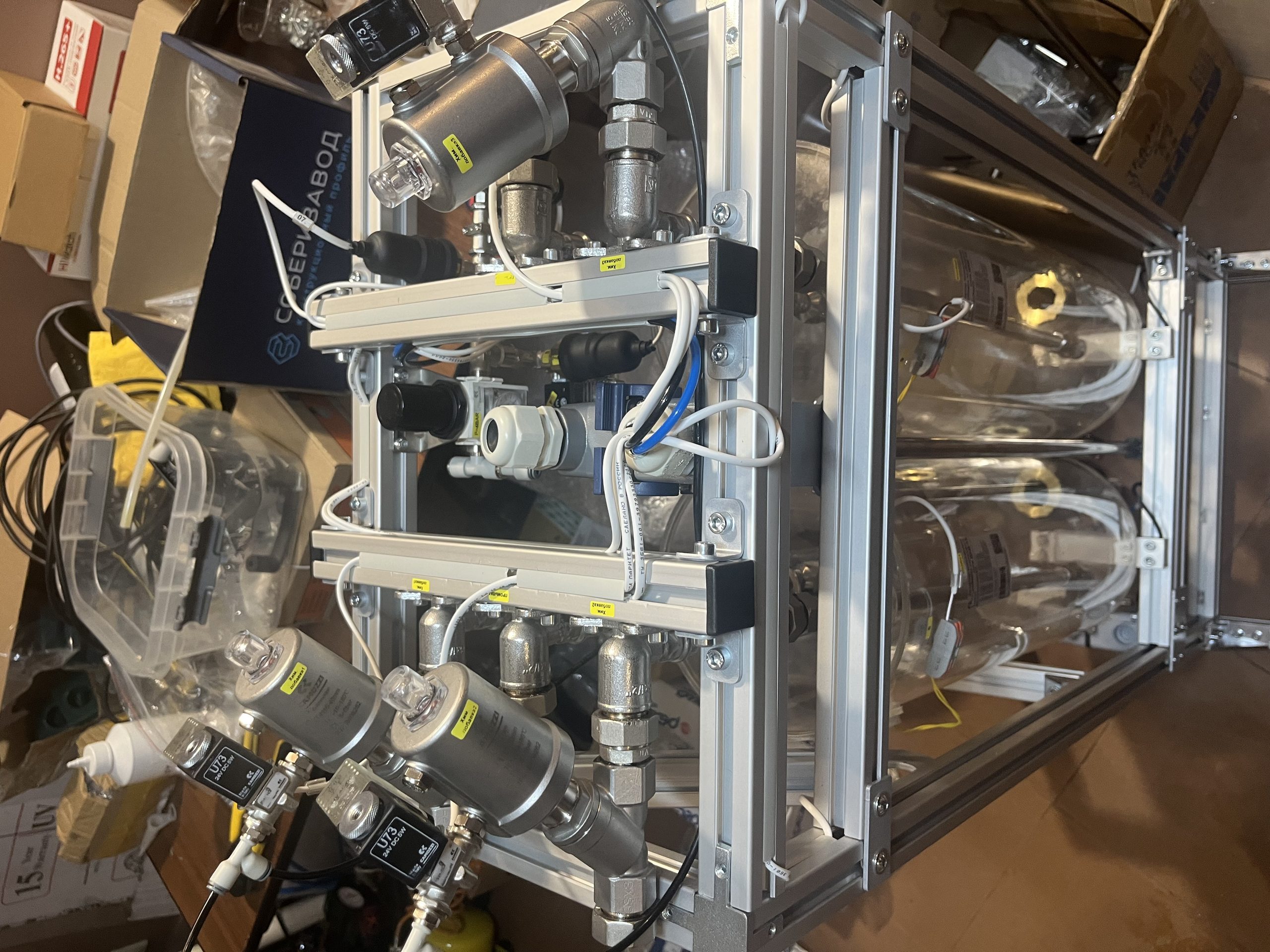

Пневматические и механические узлы автоматизированного стенда

В составе современного автоматизированного стенда пневматические и механические узлы выполняют роль исполнительных органов, преобразующих управляющие сигналы контроллеров в физическое движение. Эти элементы обеспечивают точное позиционирование объектов и контроль технологических процессов.

Пневматические системы часто используют рабочие среды с давлением до 0.7 МПа, что позволяет создавать мощные, но компактные приводы. Ключевыми компонентами являются пневматические клапаны, такие как распределители с электромагнитным управлением, и цилиндры двойного действия. Например, стандартные поршневые цилиндры диаметром 50 мм и ходом 100 мм широко применяются для перемещения захватов или перемещения деталей по конвейеру. Воздух подается через трубопроводы, обеспечивая быстрый отклик системы, что критично для высокоскоростных линий упаковки или сборки, где требуется частая смена режимов работы.

Механические узлы дополняют пневматическую часть, обеспечивая передачу усилия и изменение его направления. В шкафах автоматики часто используются редукторы, шестеренные передачи и винтовые пары. Так, планетарный редуктор с передаточным числом 10:1 способен снизить скорость вращения вала двигателя и увеличить крутящий момент, что необходимо для надежной работы подъемных механизмов или вращающихся столов. Механические компоненты обеспечивают плавность хода и жесткость конструкции, компенсировая возможные люфты и вибрации, характерные для пневматических систем при резких стартах и остановках.

Совместная работа пневматики и механики позволяет создавать сложные траектории движений. Например, в роботизированных комплексах пневмоцилиндр используется для быстрого перемещения захвата, а механическая шариковая винтовая пара обеспечивает точное позиционирование с миллиметровой погрешностью. Такие системы устанавливаются на стендах для испытания датчиков или проверки работы контроллеров, где необходима имитация реальных производственных условий с высокой нагрузкой и частыми циклами срабатывания.

Интеграция этих узлов в шкаф автоматики требует грамотного проектирования, учитывающего нагрузку, скорость и ресурс работы. Правильный подбор компонентов гарантирует стабильность работы всей системы, снижая вероятность поломок и повышая общую эффективность автоматизированного процесса.
