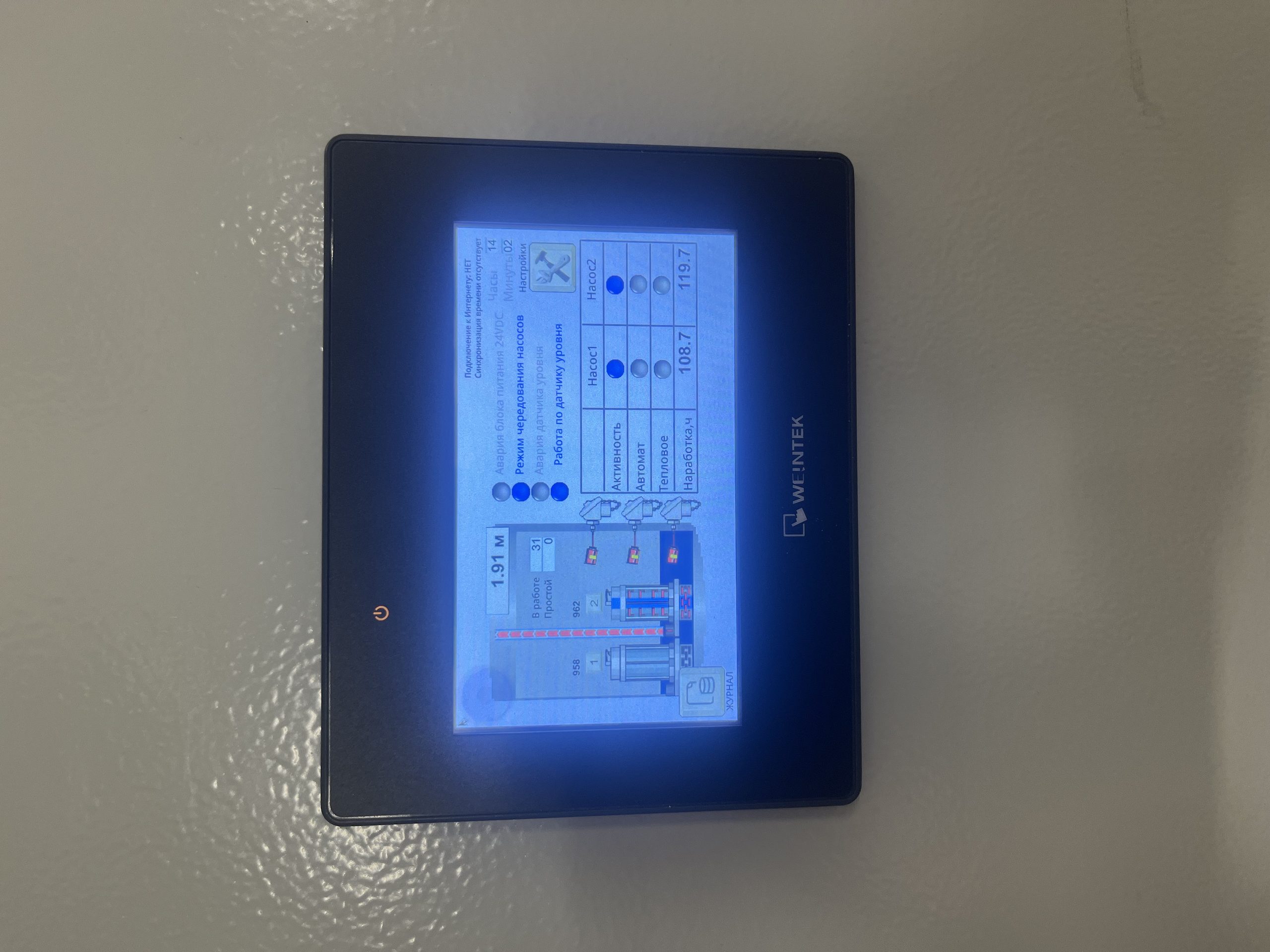

Панель оператора с мнемосхемой технологической установки

Дата: 2026-06-11

Панель оператора с мнемосхемой представляет собой центральный интерфейс взаимодействия человека с технологическим процессом в системах автоматизированного управления технологическими процессами (АСУ ТП). Этот аппаратно-программный комплекс позволяет диспетчерам в реальном времени отслеживать состояние оборудования, такие как насосы, задвижки и датчики температуры. Инженеры используют панели для удаленного управления приводами и мониторинга аварийных сигналов, что существенно сокращает время реакции на нештатные ситуации. Мнемосхема является графическим отображением реальной структуры технологического процесса, где объекты изображены схематично. На экране дисплея или сенсорного монитора оператор видит цветные индикаторы, показывающие текущий статус устройств: зеленый означает работу, красный — остановку или аварию. Например, при открытии клапана на трубопроводе соответствующий символ на мнемосхеме меняет цвет, а цифровые показатели фиксируют давление и расход среды. Такая визуализация помогает быстро выявлять отклонения от нормального режима работы. Интеграция панели оператора со шкафами автоматики обеспечивает надежную связь между контроллерами и человеком. Кабели связи передают данные с программируемых логических контроллеров (ПЛК) на дисплей, минуя промежуточные преобразователи. В условиях сложных производств, таких как нефтегазовая отрасль, это снижает вероятность ошибок при передаче информации. Шкафы автоматики, содержащие ПЛК и модули ввода-вывода, обрабатывают сигналы от датчиков и отправляют команды на исполнительные механизмы через панель управления. Преимущества использования панелей оператора заключаются в повышении безопасности и эффективности работы персонала. Оператор получает единую точку контроля всех параметров установки, что исключает необходимость обхода нескольких приборов для сбора информации. В случае возникновения аварии система оповещает сотрудника звуковым и световым сигналом, а на экране выделяется аварийный участок. Это позволяет быстро локализовать проблему и предотвратить серьезные последствия, такие как разрывы трубопроводов или перебои в поставках сырья. Внедрение панелей с мнемосхемами стало стандартом в современной промышленности. Компании по всему миру, от энергетики до пищевой промышленности, отдают предпочтение таким решениям за их наглядность и удобство эксплуатации. Эффективность работы диспетчерских центров возрастает благодаря интуитивно понятному интерфейсу и быстрому доступу к историческим данным процесса. Таким образом, панель оператора остается незаменимым инструментом для эффективного управления современными технологическими установками.
