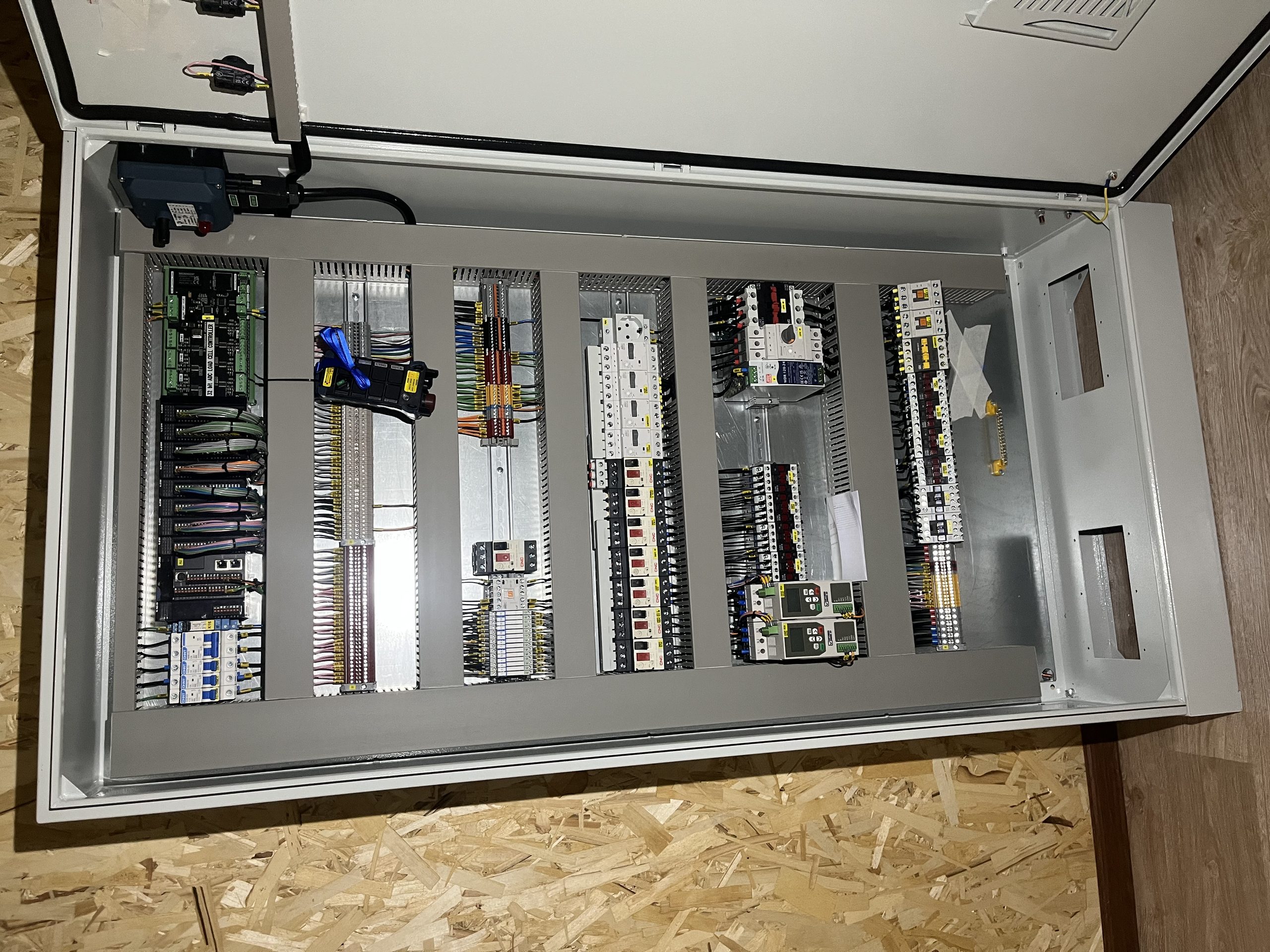

Общий вид собранного шкафа автоматики перед испытаниями

Дата: 2025-12-12

Собранный шкаф автоматики представляет собой замкнутую силовую и логическую систему, где каждый провод имеет строгое назначение до момента первого включения. Визуальный осмотр такого изделия выявляет корректность укладки кабелей и надежность контактов. Примером служит типовой щит управления насосной станцией, где силовые и слаботочные цепи разделены для исключения помех. Важным этапом является проверка маркировки всех элементов по принципиальной схеме. Инженеры сверяют бирки на проводах с обозначениями в документации, чтобы избежать путаницы. Например, в шкафах управления вентиляционными установками каждая клемма подписывается номером согласно проекту, что упрощает последующую диагностику неисправностей. Силовые кабели фиксируются хомутами или стяжками с соблюдением радиусов изгиба, исключая механические повреждения изоляции. Техники проверяют заземление металлических рам и дверец шкафа, так как безопасность персонала зависит от корректного контура. В промышленных объектах, таких как тепловые пункты, заземление проверяется мультиметром на пробой между корпусом и шиной PE. Клеммные колодки устанавливаются с запасом длины провода для возможности переподключения при необходимости. Специалисты оставляют небольшой запас «змейкой» или петлей внутри шкафа, чтобы при работе с клеммами не возникало натяжения. Это правило особенно актуально для шкафов с частотными преобразователями, где вибрация может ослабить соединения. Проверка коммутационных аппаратов включает фиксацию положения тумблеров и состояние контактов контакторов. Наладчики убеждаются, что автоматы находятся в положении «ВЫКЛ» перед началом испытаний. Например, в системах автоматики водоснабжения перед подачей напряжения все дифференциальные автоматы проверяются на механическое срабатывание кнопки «Тест». Дверь шкафа должна открываться легко, а уплотнители — обеспечивать класс защиты IP54 или выше от пыли и влаги. Инженеры проверяют работу механизмов замков и наличие пломбировочных площадок для последующего опломбирования. В условиях уличных установок исправность уплотнителей критична для предотвращения конденсата внутри оборудования. Последним шагом становится проверка отсутствия коротких замыканий мегаомметром или мультиметром в режиме прозвонки. Специалисты измеряют сопротивление изоляции между фазами и между фазой и корпусом, убеждаясь в его соответствии нормам. Для шкафов управления двигателями нормальным считается сопротивление изоляции более 1 МОм при напряжении проверки 500 В.
