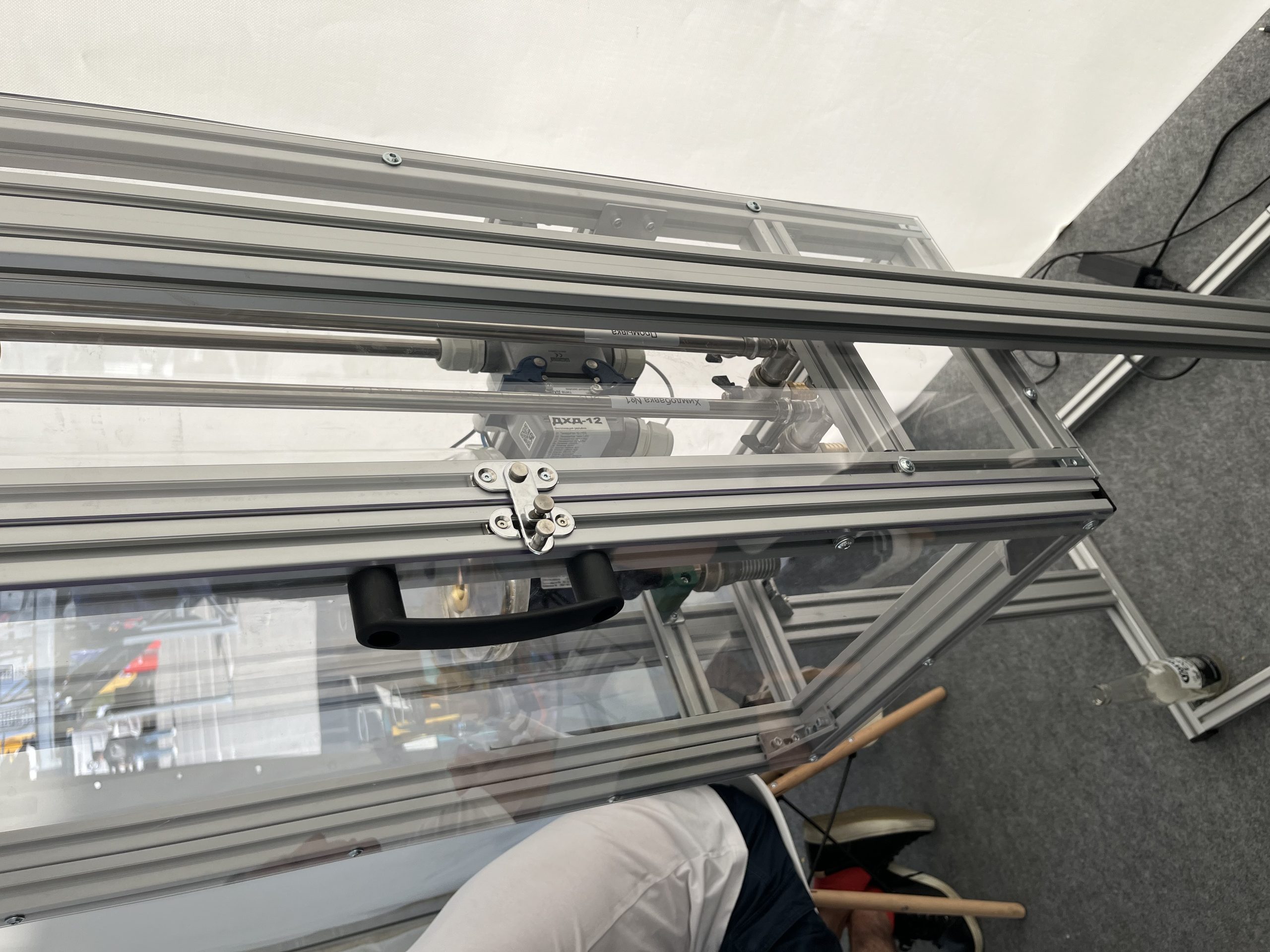

Монтаж датчиков и приводных узлов автоматизированной установки

Успешная интеграция датчиков и приводных узлов в шкаф автоматики требует строгого соблюдения норм развязки сигналов, что напрямую влияет на стабильность работы автоматизированной системы управления технологическими процессами.

При монтаже аналоговых датчиков температуры или давления необходимо использовать экранированные кабели с заземлением экрана только с одной стороны, например, в терминальной колодке шкафа, чтобы предотвратить возникновение контуров заземления и наводок промышленных частот.

Для силовых кабелей приводных узлов следует применять отдельную кабель-канальную систему или сегрегацию проводов внутри лотков, отделяя их от слаботочных цепей сигнализации не менее чем на 10–15 сантиметров, что исключает индуктивную связь между мощными коммутирующими нагрузками и чувствительной электроникой.

Маркировка всех проводов в шкафу должна производиться трубками с четкими обозначениями, соответствующими принципиальной электрической схеме, где конкретный адрес датчика на поле совпадает с цифровым идентификатором в программном модуле контроллера.

Провода ввода-вывода должны быть проложены с запасом по длине в петлю на каждом конце кабеля, что обеспечивает возможность перемонтажа при обслуживании оборудования без необходимости замены изношенных участков линии связи.

Заземление корпуса шкафа автоматики и всех металлических элементов конструкций осуществляется медным шинным заземлителем сечением не менее 6 мм², подключенным к контуру заземления здания, что гарантирует безопасное отведение токов утечки и защиту от статического электричества.

Коммутация входных сигналов с индуктивных датчиков осуществляется через развязывающие реле или оптроны, расположенные вблизи входных модулей контроллера, чтобы фильтровать импульсные помехи, возникающие при коммутации катушек электромоторов или клапанов.

Силовые кабели электродвигателей приводов рекомендуется прокладывать в металлических гофрированных трубах или использовать кабель-канальную систему с высоким классом защиты от механических воздействий, так как вибрация оборудования часто приводит к перетиранию изоляции на подвижных участках.

Установка концевых выключателей и датчиков положения на приводах клапанов требует точной механической фиксации, чтобы минимизировать люфт механизма, обеспечивая достоверную передачу сигнала о полностью закрытом или открытом состоянии трубопровода.

Настройка временных задержек в логике контроллера должна учитывать инерционность приводных узлов, например, для задвижек большого диаметра длительность хода может составлять несколько минут, что требует программирования таймеров защиты от зависания привода.

Использование кабельных вводов с уплотнительными втулками в стенках шкафа необходимо для сохранения класса пылевлагозащиты IP54 и выше, предотвращая попадание конденсата и агрессивных производственных сред внутрь распределительной панели автоматики.

Периодическая проверка плотности затяжки клеммных соединений в терминальных колодках, выполняемая через полгода после пусконаладочных работ, позволяет исключить перегрев контактов из-за температурного расширения материалов в условиях циклических нагрузок.

Внедрение принципа модульности при компоновке оборудования в шкафу упрощает диагностику неисправностей, поскольку каждый функциональный блок датчиков или приводов занимает отдельный сектор, что сокращает время поиска обрыва цепи с нескольких часов до нескольких минут.
