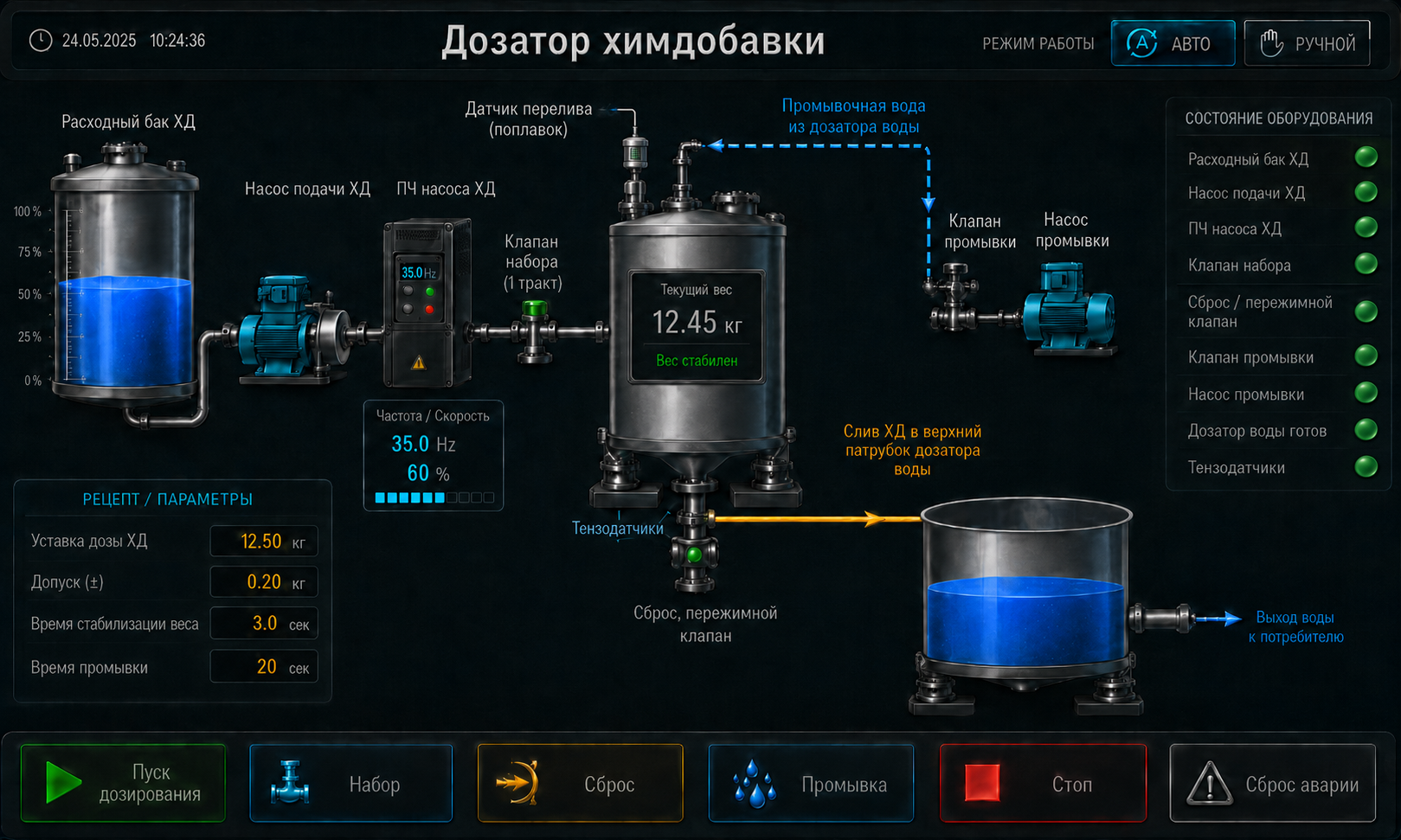

Мнемосхема HMI для централизованного контроля технологической линии
Дата: 2026-05-28
Мнемосхема HMI представляет собой графический интерфейс оператора, который отображает состояние технологического оборудования в реальном времени, выступая связующим звеном между физическими процессами и человеком. В архитектуре системы АСУТП такой интерфейс позволяет оператору получать целостное представление о работе производственной линии, отслеживая текущие значения давления, температуры и скорости вращения приводов через единый дашборд. Это решение снижает когнитивную нагрузку, так как вместо анализа сотен сырых числовых данных инженер видит упрощенную, но информативную диаграмму, где ключевые агрегаты выделены цветом или анимацией потока среды. Интеграция мнемосхемы со шкафом автоматики обеспечивает надежность передачи команд управления и обратной связи от исполнительных механизмов. Данные поступают от программируемых логических контроллеров (ПЛК), расположенных в шкафу, по промышленным шинам связи, что гарантирует детерминированную задержку сигналов. При возникновении нештатной ситуации, например, перегрузки электродвигателя или падения давления в гидросистеме, цветовое кодирование элементов схемы моментально меняется с зеленого на красный, привлекая внимание специалиста. Такая четкая реакция интерфейса позволяет оперативно выявить причину аварии еще до того, как сработают аппаратные защиты, минимизируя время простоя производства. Эффективная мнемосхема должна соблюдать принцип иерархичности информации, разделяя общий вид линии на детальные узлы. При проектировании визуализации важно избегать перегруженности экрана лишними графическими элементами, которые отвлекают от мониторинга критических параметров. Рекомендуется использовать стандартные условные обозначения для насосов, клапанов и теплообменников, чтобы оператор мгновенно идентифицировал тип оборудования без чтения текстовых пояснений. Исторические тренды изменения параметров, выводимые рядом с графическим изображением, помогают анализировать динамику процессов и прогнозировать необходимость технического обслуживания оборудования.
