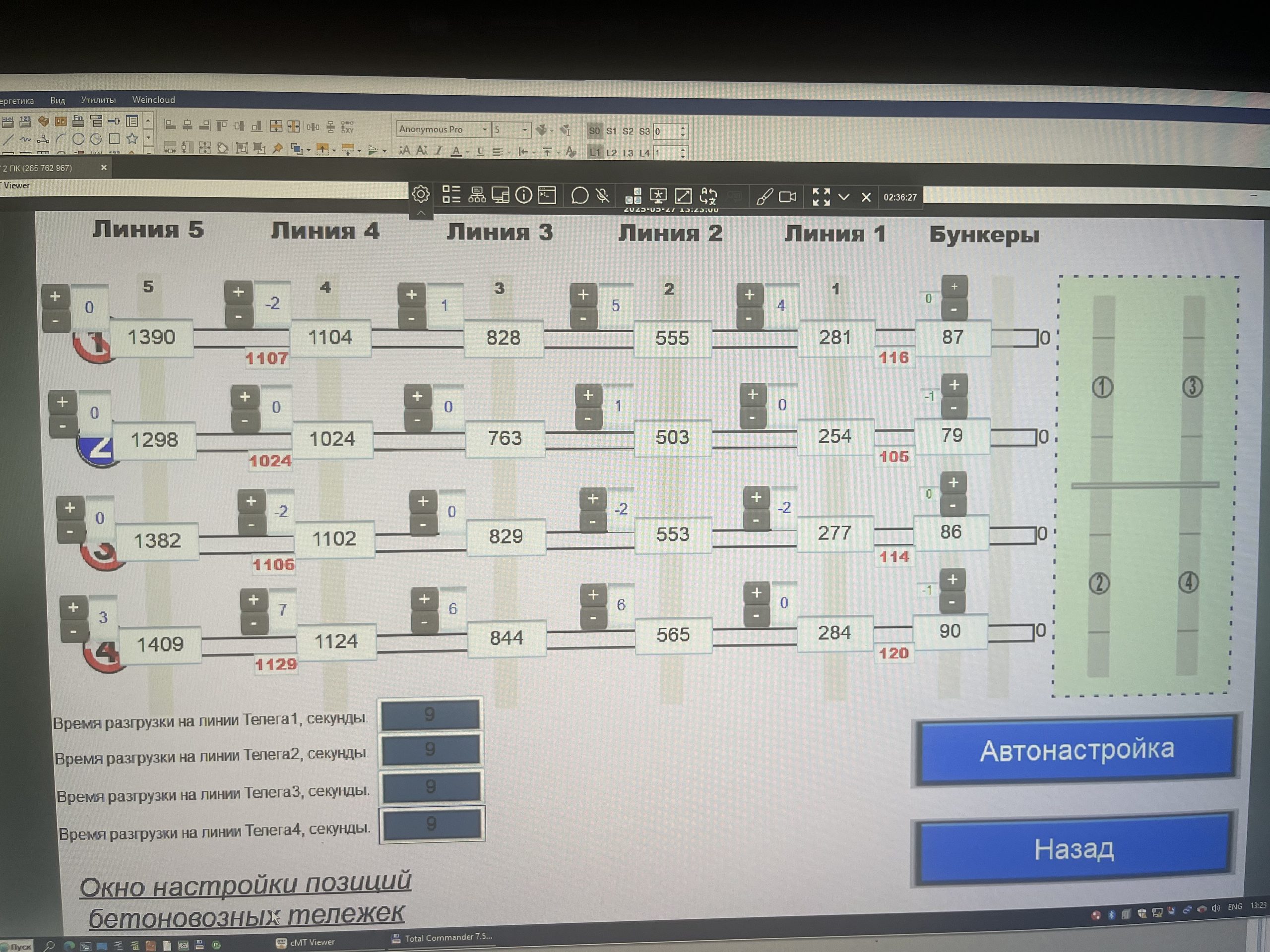

Экран HMI для управления каналами автоматизированной установки

HMI-экран представляет собой программно-аппаратный комплекс, выполняющий функцию визуализации технологических процессов и выдачи управляющих команд в рамках автоматизированных систем управления технологическими процессами (АСУТП). Данный элемент интерфейса связывает операторов производственных линий с низовым уровнем контроля, позволяя в реальном времени мониторить состояние датчиков, исполнительных механизмов и насосного оборудования. Современный экран HMI заменяет устаревшие приборные доски, предоставляя единую точку входа для управления сложными многоканальными установками.

Выбор панели управления требует учета жестких промышленных стандартов защиты корпуса (IP65/IP67) и совместимости с протоколами связи (Modbus, Profinet, Ethernet/IP). Инженеры должны обеспечить надежную коммутацию экрана с программируемыми логическими контроллерами, такими как серии Siemens S7 или продукты Schneider Electric, через защищенные интерфейсные порты. Устойчивость к электромагнитным помехам и температурным колебаниям гарантирует корректную передачу данных от шунтов токоизмерительных трансформаторов до центральной диспетчерской.

Функциональное назначение экрана включает мониторинг аварийных событий, архивирование технологических журналов и удаленный доступ к параметрам установки. Персонал службы эксплуатации использует графические тренды для анализа пиковых нагрузок на электродвигатели и выявления причин внеплановых остановок линии. Система оповещения выделяет критические неисправности цветом и звуком, что позволяет быстро локализовать зону отказа, например, в насосном узле водоснабжения или в конвейерной системе склада.

Интеграция HMI-модуля в шкаф автоматики завершается настройкой прав доступа и калибровкой сенсорного поля под условия конкретного цеха. Техники настраивают уровни разрешений для операторов и главных инженеров, разделяя функции просмотра и модификации технологических уставок. Правильно спроектированный интерфейс снижает риск человеческих ошибок при пусконаладочных работах и обеспечивает прозрачность всех изменений в логике работы автоматизированного комплекса.
