Аккуратная разводка цепей управления и клеммных соединений

Дата: 2026-05-27

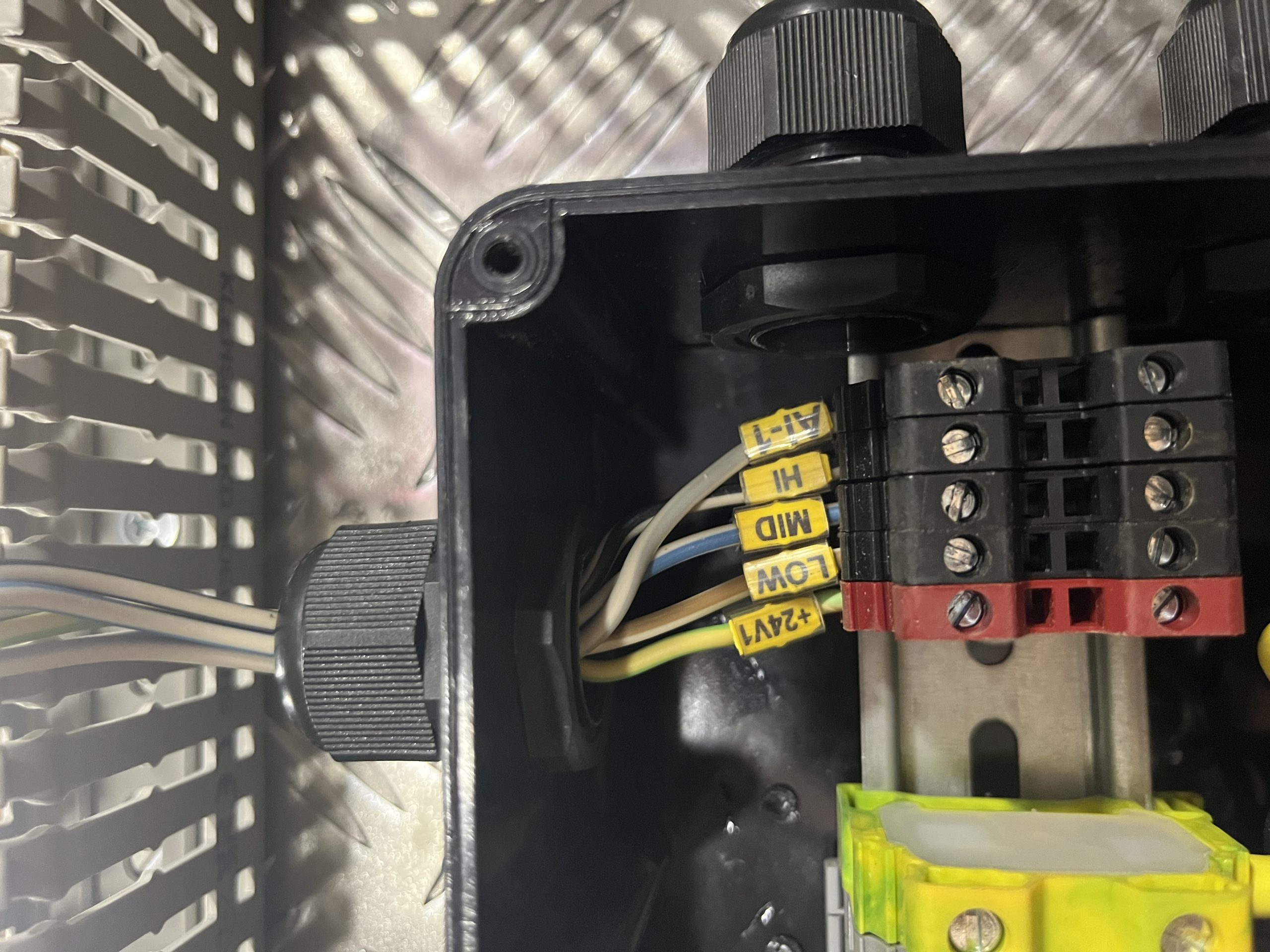

Аккуратная разводка цепей управления обеспечивает надежную передачу сигналов между контроллерами и исполнительными механизмами в шкафах автоматики. Качественная укладка проводов снижает риск электромагнитных помех, облегчает техобслуживание и предотвращает короткие замыкания из-за перетирания изоляции. При проектировании трасс важно разделять силовые линии и слаботочные цепи управления. Согласно стандартам монтажа шкафов, минимальное расстояние между ними должно составлять не менее 50 мм. Если пересечение неизбежно, кабели управления следует прокладывать перпендикулярно силовым, используя гофрированные трубки для экранирования сигналов от наводок. Клеммные соединения являются ключевым элементом коммутации в распределительных устройствах. Выбор типа клемм зависит от сечения провода и тока нагрузки. Например, для подключения датчиков температуры используют пружинные клеммы серии WAGO 221, обеспечивающие надежный контакт без винтового обжимания. Они исключают случайное отключение проводников при вибрациях оборудования. Маркировка концов проводов критически важна для быстрой идентификации цепей. Маркираторы позволяют наносить двухцветные метки на каждый провод с указанием номера цепи или назначения. В крупных системах, таких как SCADA-интерфейсы нефтегазовых платформ, отсутствие маркировки удваивает время поиска неисправностей при ремонте. Укладка кабелей осуществляется с использованием кабель-каналов и стяжек. Жесткая фиксация предотвращает провисание проводов под собственным весом. При использовании самозатягивающихся хомутов важно соблюдать рекомендуемый радиус изгиба, который обычно составляет 4–6 диаметров кабеля, чтобы не повредить внутреннюю структуру жилы. Соблюдение этих правил гарантирует долговечность шкафа автоматики и стабильность работы всей системы управления производством.
